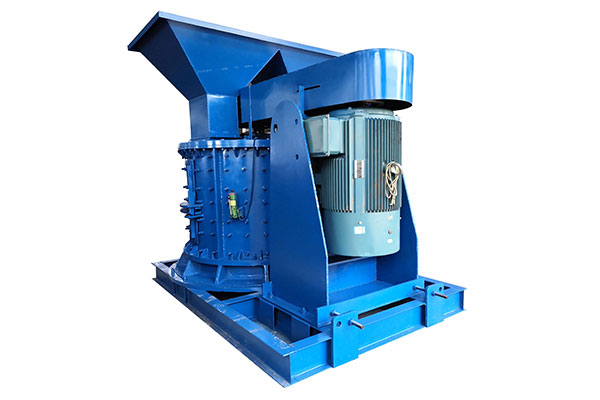

PFL 新型复合立式冲击破碎机
88
新型复合式破碎机是综合国内外同类破碎机技术， 对主要技术参数进行优化设计研制而成的新型细碎、粗磨产品，主要适用于中型水泥生料，熟料，为水泥厂技术改造或新建水泥生产线 提供了一种理想的细碎设备。也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎，具有破碎比大、耗能小、运转平稳、结构简单、操作维 修方便等特点。
工作原理
物料由机器上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎，物料在互相撞击后，又会在 叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。
性能特点
破碎比大，大破碎比可达到出料粒度可以任意调节，不受板锤、衬板磨损的影响；无筛条设置，破碎水分含量高、含泥量大的物料时不易堵塞；采用弹性调节机构，进入不可破碎物可自动排出，不会造成设备损坏；轴承水平布置，寿命长，可以破碎温度高的物料（如水泥熟料）。
产品优势
（1） 结构简单合理、运行成本低。利用石打石原理，磨损小。
（2） 破碎率高、节能。具有细碎、粗磨功能。
（3） 受物料水分含量影响小、含水份可达8%左右。
（4） 更工作噪声低于75分贝（db级），粉尘污染少。
（5） 适合破碎中硬、特硬物料。产品成立方体，堆积密度大，铁污染小。
（6） 叶轮自衬磨损小、维修方便。
技术参数
|
型 号 Model |
筒体直径Cylinder diameter（mm） |
大进料粒度 Maximum feed size (mm） |
出料粒度Discharge size（mm） |
功率 Power （kw） |
处理能力 Capacity （t/h） |
外形尺寸 External dimensions （mm） |
|
PFL1000 |
1000 |
≤120 |
<3-5 |
45-75 |
20-40 |
4100×2500×2500 |
|
PFL1250 |
1250 |
≤150 |
<3-5 |
75-90 |
40-70 |
4500×3000×2500 |
|
PFL1500 |
1500 |
≤180 |
<3-5 |
110-132 |
70-100 |
5700×3200×3800 |
|
PFL1750 |
1750 |
≤200 |
<3-5 |
132-160 |
90-130 |
5700×3300×3850 |
|
PFL2000 |
2000 |
≤220 |
<3-5 |
160-200 |
100-160 |
5700×3500×3900 |
