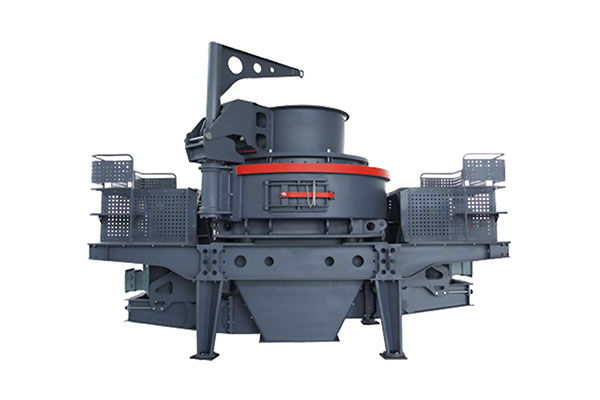

VSI6X 立轴冲击式破碎机
VSI6X 系列立轴冲击式破碎机是吸收多年的经验和技术理念，针对砂石市场对规模化、集约化、节能环保以及高品质机制砂的需求增加，进一步对冲击破的结构和功能进行优化设计，采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺，新型制砂破碎设备，具有节能、使用寿命长、应用广泛等特点，逐步向规模化、集中化生产迈进，以满足对环保及产能的要求。
性能特点
叶轮采用全新四口设计，对叶轮部分结构工艺进行调整，较以往设备在破碎同种物料条件下叶轮部分使用寿命提升。降低生产成本；设备传动部分采用特殊密封结构，采用进口轴承，减低传动系统故障。
工作原理
电机带动传动部分，同时转子随主轴高速旋转，进入叶轮内部物料被叶轮加速后喷射到破碎腔，与破碎腔内形成的料衬物料相互撞击、磋磨，将物料加速后获得动能转化为破碎或者整形物料所需要能量，在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形，从而实现物料的连续破碎整形，从机体下部排出形成所需成品物料，此破碎方式为“石打石”，该模式主要应用于石料的整形破碎；另外本设备还配备了“石打铁”破碎方式，与石打石不同的是：物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击，将物料加速获得能量转化为与反击块碰撞破碎所需要能量，撞击之后物料直接从机体下部排出，无法实现在破碎腔的多次循环破碎。
技术参数
|
型 号 Model |
进料粒度 Feeding size (mm） |
通过量 Throughput（t/h） |
功率 Power （kw） |
主轴转速 Rotate speed of main axis（r/min） |
外形尺寸 External dimensions （mm） |
||
|
制砂 Sand making |
整形 Reshaping |
制砂 Sand making |
整形 Reshaping |
||||
|
VSI6X1263 |
≤50 |
≤60 |
454-486 |
545-583 |
315×2 |
900-1200 |
5700×2980×4190 |
|
VSI6X1150 |
≤45 |
≤55 |
344-368 |
413-442 |
250×2 |
1000-1300 |
5500×2750×3950 |
|
VSI6X1040 |
≤40 |
≤50 |
264-283 |
317-342 |
200×2 |
1100-1400 |
4880×2560×3725 |
|
VSI6X9026 |
≤35 |
≤40 |
167-179 |
200-215 |
132×2 |
1200-1500 |
4100×2300×2750 |
