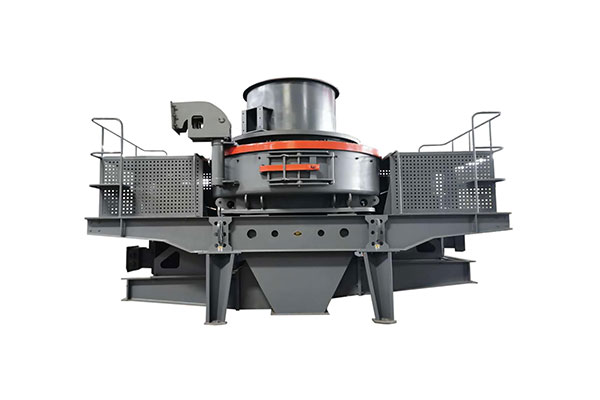

VSI5X 离心冲击式破碎机
VSI5X 冲击破式破碎设备在充分研究传统各类制砂机设备生产特点的基础上，新推出的一款制砂机设备。它集三种破碎模式于一体，成为机制砂行业的核心设备。 VSI5X冲击破深腔型转子经过特殊优化设计，物料通过量提高约25-35%。周护板采用创新设计，提高使用寿命52%以上， 增加副锤头，有效防止主锤头磨损后损坏立板。核心耐磨材料采用新重要行业专用高度耐磨耐材料。
性能特点
1、深腔型转子经过优化设计后，使物料通过量提高约30%。
2、周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。
3、组合式锤头设计，只需更换磨损的锤头部分，可降低使用成本30%以上。另外增加了副锤头，有效地防止主锤头磨损后损坏立板。
4、轴承选用日本、瑞典、美国等国际品牌。
5、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。
工作原理

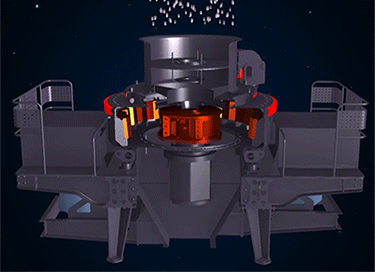

冲击破全中心进料的工作原理：物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上（或反击块上），先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，后经由下部排料口排出。
技术参数
|
型 号 Model |
进料粒度 Feeding size (mm） |
通过量 Throughput（t/h） |
功率 Power （kw） |
主轴转速 Rotate speed of main axis（r/min） |
外形尺寸 External dimensions （mm） |
||
|
软物料 Soft material |
硬物料 Hard material |
瀑落与中心进料 Side and Central Feeding |
全中心进料Full center feeding |
||||
|
VSI5X1145 |
≤50 |
≤45 |
400-520 |
200-320 |
220×2 |
1100-1310 |
5000×2790×3320 |
|
VSI5X9532 |
≤45 |
≤40 |
300-450 |
160-250 |
160×2 |
1300-1510 |
4560×2600×2900 |
|
VSI5X8522 |
≤40 |
≤35 |
200-300 |
100-170 |
110×2 |
1500-1700 |
4140×2500×2700 |
|
VSI5X7615 |
≤35 |
≤30 |
120-250 |
50-100 |
75×2 |
1700-1900 |
4100×2330×2300 |
