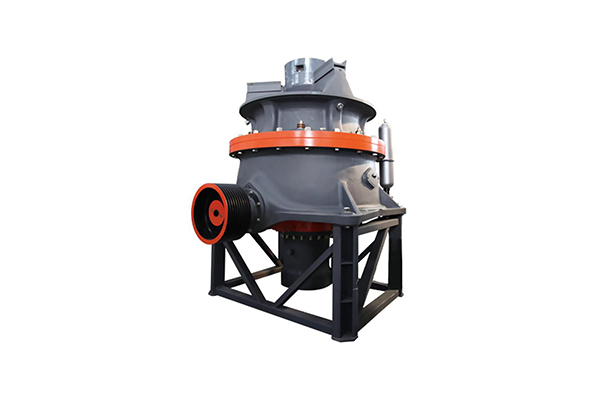

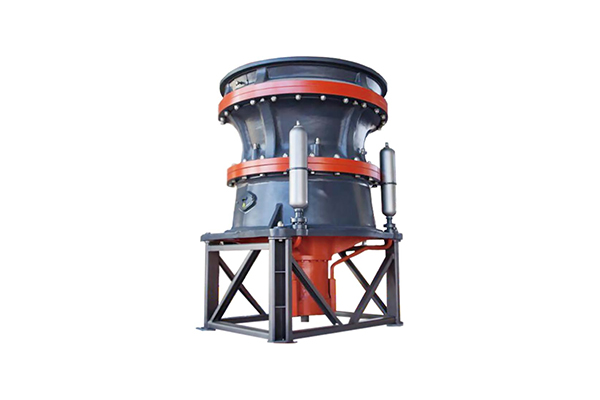

GP 单缸液压圆锥破碎机
我公司生产的GP系列单缸液压圆锥破碎机集机械、液压、电气、自动化、智能控制等技术于一体，代表着的破碎机技术，可广泛应用于金属与非金属矿、水泥、沙石、冶金等行业的中碎、细碎和超细碎作业。具有破碎效率高，生产成本低，维护调整方便，破碎产品粒型优异等优点。合理的偏心距、腔型和运动参数配合，大大提高了设备的生产能力和工作效率。
S 腔
H 腔
性能特点
排料口调整简单易用，主轴为浮动结构， 达到无人操作， 自动控制系统可实现负荷时动态调整，给料顺畅，不容易堵料，破碎腔深，在高通过能力的情况下，破碎次数多，层压效果好、破碎效率高、产品粒型好。

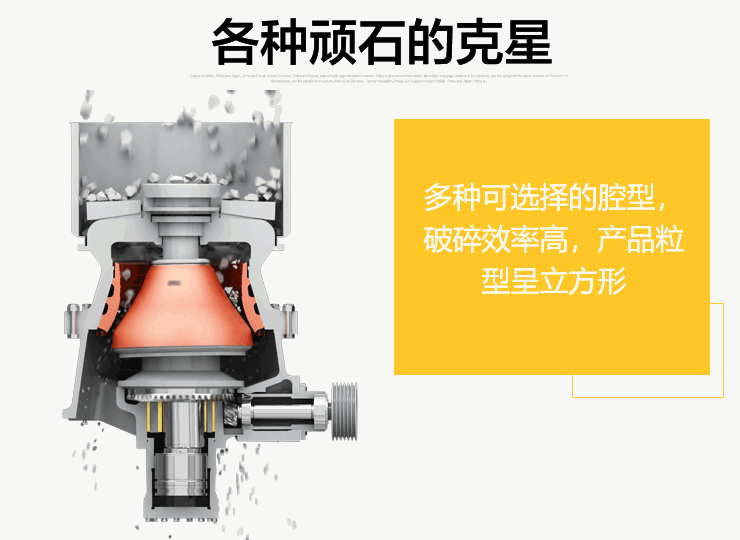

工作原理
单缸圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。
技术参数
|
型 号 Model |
腔型 Cavity type |
大进料粒度 Maximum feed size (mm） |
处理能力 Capacity （t/h） |
功率 Power （kw） |
小排料口 Minimum discharge port （mm） |
重量 Weight （t） |
|
GP100 |
S1 |
240 |
80-160 |
90 |
22-38 |
11.35 |
|
S2 |
200 |
65-120 |
19-32 |
|||
|
H1 |
135 |
40-125 |
10-22 |
9.8 |
||
|
H2 |
65 |
35-100 |
8-19 |
|||
|
GP160 |
S1 |
360 |
120-345 |
160 |
25-54 |
15.9 |
|
S2 |
300 |
105-305 |
22-48 |
|||
|
H1 |
185 |
65-200 |
13-38 |
13.3 |
||
|
H2 |
90 |
60-165 |
10-32 |
|||
|
GP250 |
S1 |
450 |
220-580 |
250 |
35-54 |
19.2 |
|
S2 |
400 |
180-500 |
29-51 |
|||
|
H1 |
215 |
100-355 |
16-44 |
17.4 |
||
|
H2 |
110 |
98-320 |
13-38 |
|||
|
GP315 |
S1 |
560 |
365-982 |
315 |
41-76 |
33.5 |
|
S2 |
500 |
280-800 |
38-70 |
|||
|
H1 |
275 |
165-580 |
16-51 |
26.5 |
||
|
H2 |
135 |
155-425 |
16-38 |
