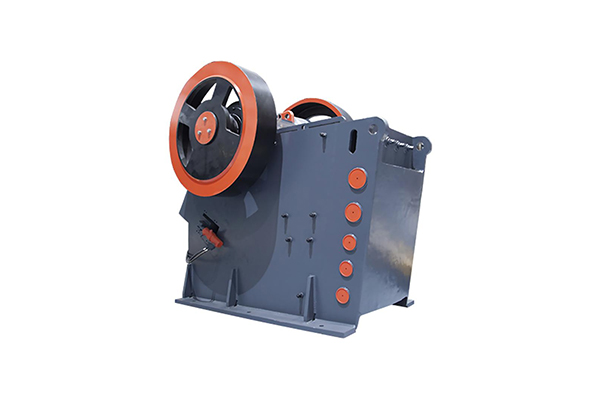

JC 颚式破碎机
998
欧版颚式破碎机又叫JC 颚式破碎机,JC新型颚式破碎机。欧版颚式破碎机是在PE颚式破碎机的基础上而成的新一代破碎机，欧版颚式破碎机具有调节简单，抗压性强，使用寿命增长，产量高等优点。它是现代科技与生产实践的结合，更加符合广大客户的自动化生产需求。

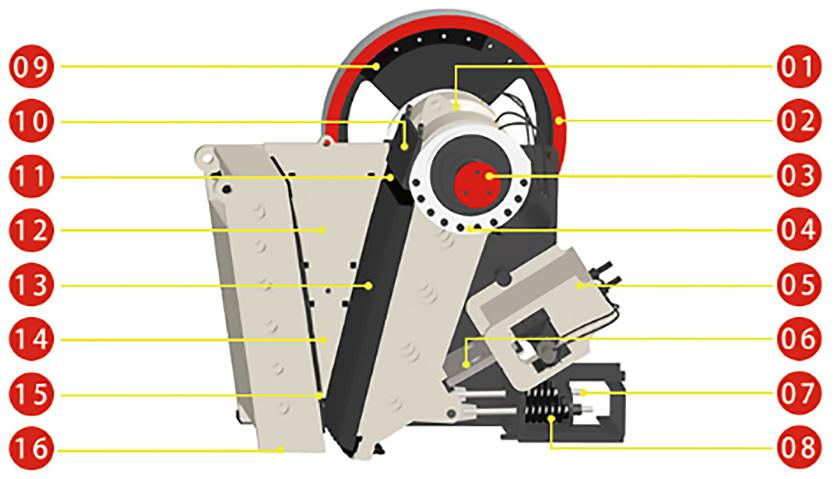

产品结构
JC颚式破碎机主要由机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口液压调整装置等组成。
1：动颚部 Moving jaw 2：飞轮 Flywheel 3：偏心轴 Eccentric shaft 4：轴承座 Bearing seat
5：调整座 Set adjustment 6：肘板 Toggle plate 7：拉杆 Pull rod 8：弹簧 Spring
9：配重块 Clump weight 10：动颚护板 Guard plate 11：压块 Briquettings 12：上边护板 Upper guard plate
13：活动颚板 Movable jaw plate 14：下边护板 Down guard plate 15：固定颚板 Fixed jaw plate
16：机架 Frame
性能特点
该机采用级的制造工艺，选用高端的制作材料,动颚总成采用高质量的铸钢件构成，重型偏心 轴采用锻坯加工，使设备具有超凡的可靠性，结构稳定，液压控制，清腔方便，楔块装置，调节快捷，数字化加工，精度更高，经久耐用。
工作原理
JC欧版颚式破碎机的电动机驱动皮带和皮带轮，通过偏心轴使动颚前后上下摆动，当动颚推动动颚板向定颚板运动时，物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时，先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排卸物料，实现批量生产。
技术参数
|
型 号 Model |
大进料粒度 Maximum feed size (mm） |
处理能力 Capacity （t/h） |
功率 Power （kw） |
出料口调整范围 Output adjustment range （mm） |
重量 Weight （t） |
|
JC250×1000 |
220 |
15-50 |
30 |
20-40 |
6.5 |
|
JC250×1200 |
220 |
20-50 |
37 |
20-40 |
7.7 |
|
JC400×600 |
350 |
15-70 |
37 |
35-85 |
7 |
|
JC760×1100 |
640 |
150-350 |
110 |
75-200 |
25 |
|
JC860×1100 |
720 |
200-500 |
132 |
100-225 |
33 |
|
JC1100×1200 |
930 |
300-650 |
185 |
150-275 |
60 |
