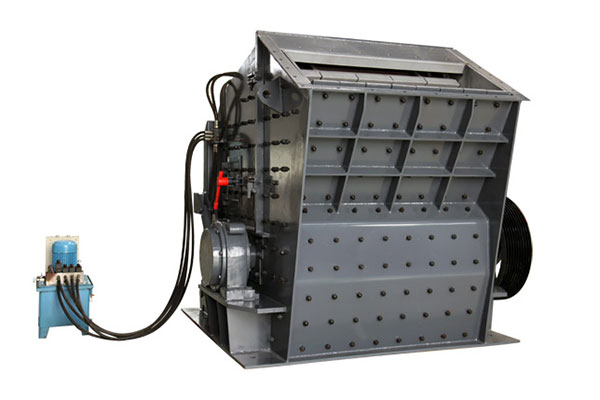

PFW 欧版反击破碎机
PFW 欧版反击式破碎机采用全新的制造技术，独特的结构设计，主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门，在高速公路建设、水利工程、建筑碎石、机制砂加工等领域广泛应用，非常适合对各种软、中硬矿石以下破碎作业。应用范围：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。不建议对河卵石、花岗岩、玄武岩、铁矿石、辉绿岩等物料进行破碎。
性能特点
现代工艺，优化设计；采用现代的制造工艺，选用质量过硬的制作材料。重型化的转子设计，严格的检测手段和分析技术，确保了高质量的转子。特别结构，稳定可靠；轴承座采用整体式铸钢结构，设备运行稳定。选用更大的轴承规格，承载能力更高。特别的板锤固定装置，可靠性更高。半自动化，省时省力；半自动化的调整装置和自带的开顶装置，可迅速完成易损件的更换，减少了停机和检修的时间，节省了人力操作，避免意外发生。
工作原理
PFW 反击式破碎机是一种利用冲击能量破碎物料的破碎机。当材料进入板锤作用区域时，它被板锤的高速冲击粉碎，被抛向安装在转子上方的反击装置再次粉碎，然后从反击粉碎衬板反弹回板锤作用区域再次粉碎。重复这一过程，直到物料被粉碎到所需的粒度，并从机器的下部排出。调整反击框架和转子框架之间的间隙可以达到改变材料粒度和形状的目的。机器采用计数器板后面的弹簧安全装置。当未破碎的物体进入破碎腔时，前、后计数器框架向后移动，未破碎的物体从机器中排出。
技术参数
|
型 号 Model |
规格 Specifications（mm） |
大进料粒度 Maximum feed size (mm） |
处理能力 Capacity （t/h） |
功率 Power （kw） |
外形尺寸 External dimensions （mm） |
重量 Weight （t） |
|
PFW1214Ⅱ |
Φ1150×1400 |
≤500 |
110-180 |
132-160 |
2400×2310×2550 |
22.5 |
|
PFW1214Ⅲ |
≤250 |
70-170 |
2550×2310×2100 |
19.8 |
||
|
PFW1315Ⅱ |
Φ1300×1500 |
≤600 |
160-280 |
160-200 |
2700×2570×2800 |
31 |
|
PFW1315Ⅲ |
≤300 |
150-270 |
2960×2570×2380 |
26.4 |
||
|
PFW1318Ⅱ |
Φ1300×1800 |
≤700 |
220-350 |
200-250 |
2700×2870×2800 |
34.65 |
|
PFW1318Ⅲ |
≤300 |
200-300 |
2960×2870×2380 |
30.2 |
||
|
PFW1415Ⅱ |
Φ1400×1500 |
≤700 |
300-400 |
220-250 |
2900×2700×2900 |
38 |
|
PFW1415Ⅲ |
≤350 |
260-350 |
3120×2650×2660 |
33.6 |
