B5X 皮带输送机

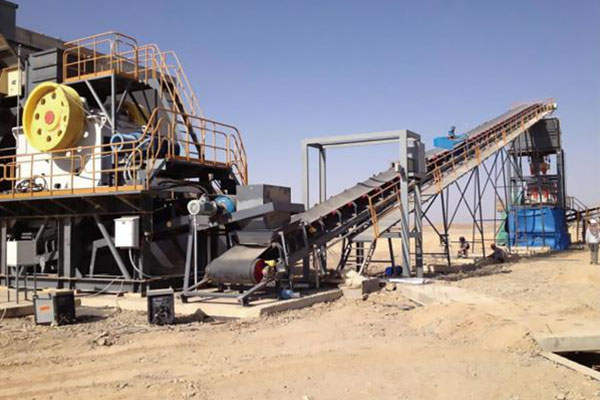

皮带输送机具有输送量大、结构简单、维修方便、部件标准化等优点，该皮带输送机广泛地应用在矿山、冶金、煤炭、石料场等部门，用来输送松散物料或成件物品，根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。
工作原理

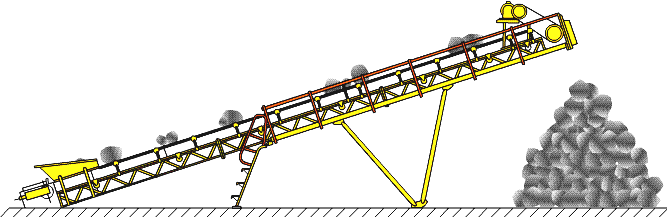

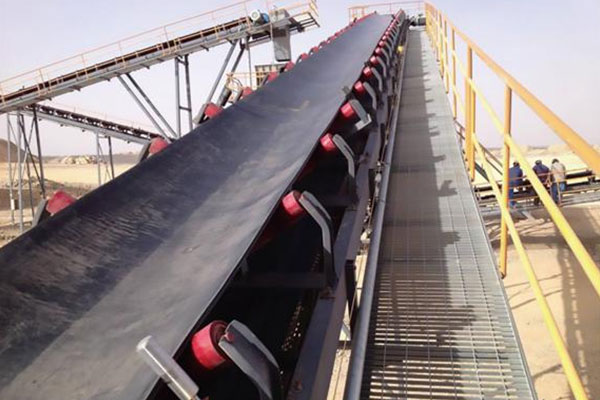

胶带输送机是以输送胶带作为牵引构件和承载构件的连续输送机械, 输送胶带绕经传动滚筒和改向滚筒形成闭合回路。输送胶带的承载、回空分支都支承在托辊上，由拉紧装置给以适当拉紧力。工作中电动机通过减速装置和链条带动传动滚筒旋转，传动滚筒通过摩擦力带动输送胶带运行，物料给入输送机后，随输送胶带一起运行至一端滚筒处卸掉，完成输送工作。
技术参数
|
型 号 Model |
皮带宽度 Belt width（mm） |
输送长度/功率 Delivery length（m）/Power（kw） |
输送速度 Convey speed（m/s） |
输送量 Capacity（t/h） |
||
|
B5×400 |
400 |
≤12/2.2 |
12-20/2.2-4 |
20-25/3.0-7.5 |
1.25-2.0 |
30-60 |
|
B5×500 |
500 |
≤12/3 |
12-20/3-5.5 |
20-30/5.5-7.5 |
1.25-2.0 |
40-80 |
|
B5×650 |
650 |
≤12/4 |
12-20/4-5.5 |
20-30/5.5-11 |
1.25-2.0 |
80-120 |
|
B5×800 |
800 |
≤10/4 |
10-15/4-5.5 |
15-30/5.5-15 |
1.25-2.0 |
120-200 |
|
B5×1000 |
1000 |
≤10/5.5 |
10-20/5.5-11 |
20-40/11-22 |
1.25-2.0 |
200-320 |
|
B5×1200 |
1200 |
≤10/7.5 |
10-20/7.5-15 |
20-40/15-30 |
1.25-2.0 |
290-480 |
|
B5×1400 |
1400 |
≤10/11 |
10-20/11-22 |
20-40/22-45 |
1.25-2.0 |
400-680 |
|
B5×1600 |
1600 |
≤10/15 |
10-20/22-30 |
20-50/30-75 |
1.25-2.0 |
600-1080 |
